Línea de ensamblaje de producción de estator de motor sin escobillas BLDC completamente automática
Línea de ensamblaje de producción de estator de motor sin escobillas BLDC completamente automática

Línea de ensamblaje de producción de estator de motor sin escobillas BLDC completamente automática

Tipo de Pago: L/C,T/T
Incoterm: FOB,CFR,CIF
Cantidad de pedido mínima: 1 Set/Sets
Plazo de entrega: 100 días

Información básica

    Modelo: ND-BDZX

    Condition: New

    Machine Size: Larger Type

    Data Set: Touch Screen

    Certificate: CCC

    Customized Service: Available

    After-sales Service: Overseas Service Center Available

Información adicional

    Paquete: paquete de caja de madera

    productividad: 100sets

    Marca: Nide

    transporte: Ocean,Land

    Lugar de origen: China

    Capacidad de suministro: 100 sets per year

    Certificados : ISO

DDescripción



Línea de ensamblaje de producción de estator de motor sin escobillas BLDC completamente automática

I.Función y características:

Esta línea de producción es adecuada para la producción del estator del motor sin escobillas.

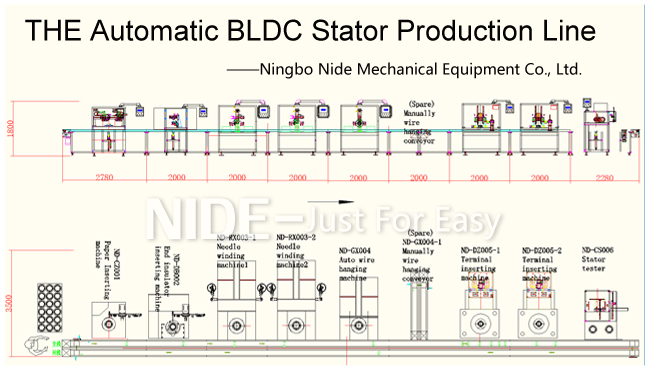

Consiste en una máquina de inserción de papel, una máquina de inserción de paneles de aislamiento final, una máquina de bobinado de agujas, un probador de estator, un sistema de rastreo y una cinta transportadora. El operador llena el material, cada proceso se completa automáticamente, transfiere automáticamente el estator al siguiente proceso. El parámetro de procesamiento se puede configurar y guardar en la HMI, y se puede llamar en cualquier momento. Cuenta con alta inteligencia, alta automatización, alta eficiencia y bajo ruido.


II. Especificación técnica:

Stator OD: 50-150mm
Stator ID: 30-90mm
Stack length: 20-60mm
Winding speed: Max. 1000RPM
Wire diameter: 0.25-1.1mm
Voltage: 220V±10%, AC (50Hz/60Hz)/ 380V±10%, AC (50Hz/60Hz)
Working pressure: 0.5-0.7Mpa
Winding method: needle winding


III.Introducción de la máquina del estator del motor BLDC principalmente

La máquina de inserción de papel de aislamiento del estator del motor sin escobillas
Adopta sistema de accionamiento mecánico, servo sistema y sistema neumático. Como resultado, la máquina puede hacer automáticamente posicionamiento, prensado, alimentación de papel, formación de papel, empuje de papel. El borde del papel se puede biselar automáticamente para resolver el problema de bobinado causado por el papel y mejorar el porcentaje de paso del estator. Esta máquina es fácil de operar, de alta automatización y adecuada para motores de serie, motores BLDC y estatores de motores paso a paso.
Máquina de prensado de extremo de placa de aislamiento BLDC
a. Botones de inicio de doble palma, el panel de operación se encuentra en la parte frontal de la máquina; es muy fácil de operar
si. Adapta el botón de emergencia, una vez que tiene una situación de emergencia, presione este botón, la máquina dejará de funcionar de inmediato, mejora la seguridad y la fiabilidad;
C. El transportador de material y la altura de la máquina se pueden ajustar; en el transportador de material con un cilindro para evitar piezas de GN en el siguiente proceso;
re. Agregue 2 paneles de aislamiento a la izquierda y derecha de la máquina.
mi. La carga manual, la descarga automática, se puede conectar a líneas automáticas.
F. La carrera del cilindro de pistón hacia abajo es ajustable, útil para proteger la placa final de soportar demasiada presión;
sol. Hay un dispositivo de guía, durante el prensado, no hay rotación de la dirección del eje;
h. Hay una válvula reductora de presión del filtro, la presión es ajustable.
Máquina de bobinado de aguja del estator del motor BLDC
Esta máquina de bobinado de agujas es adecuada para bobinar el estator BLDC. Equipa con servo sistema. Puede intercalar automáticamente el extremo del cable, el devanado, la disposición, la indexación, el corte y el desmoldeo. Esta devanadora está diseñada con dos estaciones de trabajo. El movimiento de la máquina está preestablecido en la pantalla táctil. Todos los datos de bobinado se pueden mostrar en la pantalla táctil durante el funcionamiento de la máquina. Durante el funcionamiento, la máquina emitirá una alarma si algo sale mal.


Fully-auto-BLDC-Brushless-motor-stator-production-line91 3
